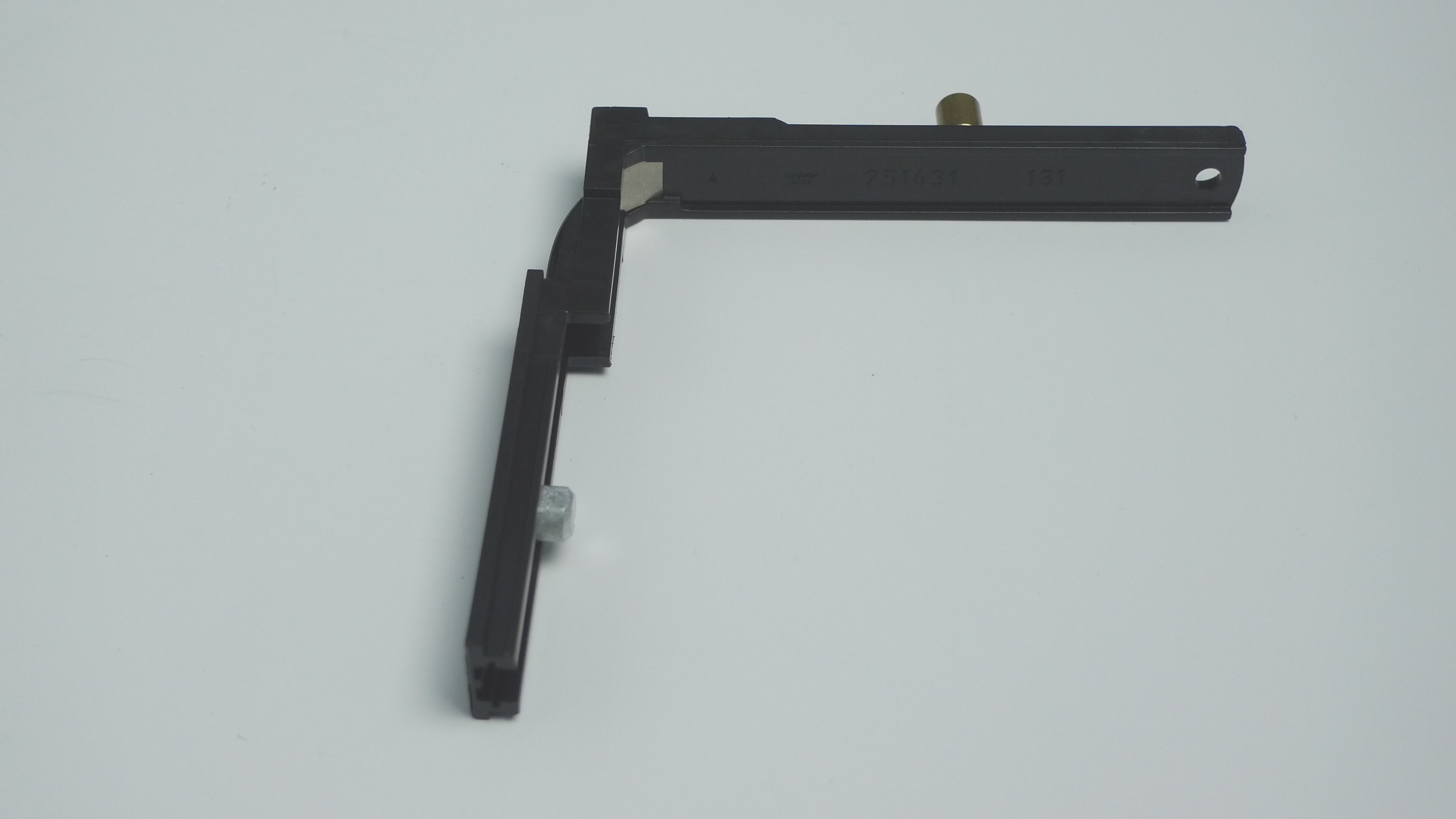

Eckumlenkung SCHÜCO M&A mit Schließrolle Original Schüco Beschlagsteil Bezeichnung: Eckumlenkung SCHÜCO M&A mit Schließrolle Artikelnummer: 25 17 62 Größe: 117x110mm Gewicht: 32kg Baujahre: 1989 - 1994 Farbe: Schwarz Material: Kunststoff Sonstiges: Kappe für Eckumlenkung muss beim Austausch ersetz werden      Artikelnummer: 25 15 15 Reparatur: Sicherungskappe von der Eckumlenkung lösen, durch Ansetzen eine Schlitzschraubendrehers an einer in der Kappe                   befindlichen Kerbe; Trennen der Eckumlenkung von der Riegelstange                   (ACHTUNG: Die Sicherungskappe wird hierbei zerstört und muss zwingend ebenfalls ausgetauscht werden).                   Freilegen der unteren Riegelstange durch Anheben der Eckumlenkung, sodass der Mitnehmer frei ist.      Lösen der obenliegenden Eckumlenkung, diese nun herausziehen; Austauschen der      defekten Eckumlenkung; Einbau in umgekehrter Reihenfolge.      Hinweis: Die neue Sicherungskappe nicht direkt mit einem Hammer einschlagen,      sondern einen Schlagklotz zur Hilfe nehmen, um diesen nicht zu beschädigen.

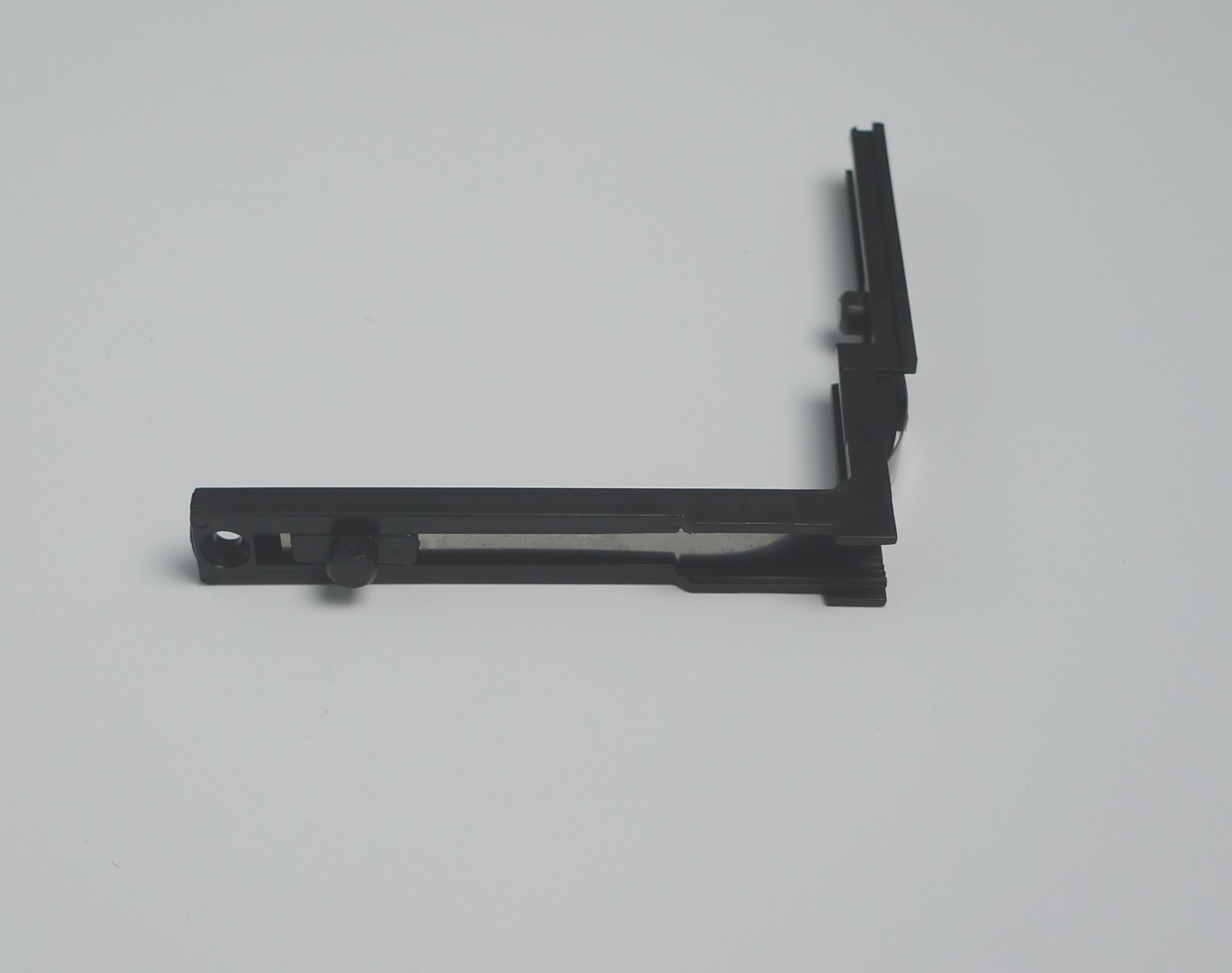

Eckumlenkung SCHÜCO M&A ohne SchließrolleOriginal Schüco Beschlagsteil Technische Daten:Bezeichnung: Eckumlenkung SCHÜCO M&A ohne SchließrolleArtikelnummer: 25 15 14Größe: 117x110mmGewicht: 22kgBaujahre: 1989 - 1994Farbe: SchwarzMaterial: KunststoffArtikelnummer: 25 15 15Sonstiges: Kappe für Eckumlenkung muss beim Austausch ersetzt werdenReparatur: Sicherungskappe von der Eckumlenkung lösen, durch Ansetzen eines Schlitzschraubendrehers an einer in der Kappe befindlichen Kerbe; Trennen der Eckumlenkung von der Riegelstange(ACHTUNG: Die Sicherungskappe wird hierbei zerstört und muss zwingend ebenfalls ausgetauscht werden).Freilegen der unteren Riegelstange durch Anheben der Eckumlenkung, sodass der Mitnehme frei ist.Lösen der obenliegenden Eckumlenkung, diese nun herausziehen; Austauschen der defekten Eckumlenkung;Einbau in umgekehrter Reihenfolge.Hinweis: Die neue Sicherungskappe nicht direkt mit einem Hammer einschlagen,sondern einen Schlagklotz zur Hilfe nehmen, um diesen nicht zu beschädigen.

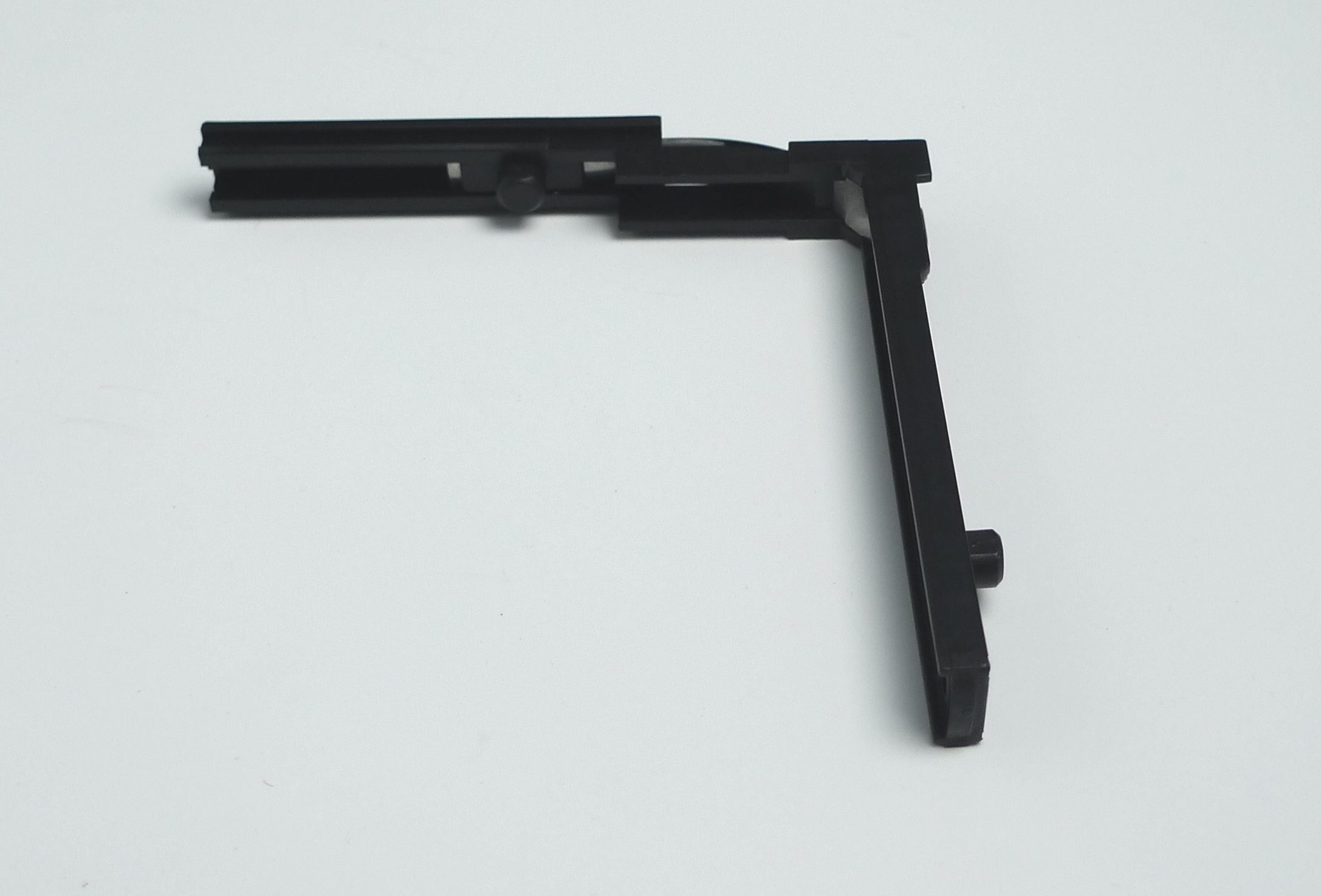

Eckumlenkung SCHÜCO M&A ohne SchließrolleOriginal Schüco BeschlagsteilTechnische Daten:Bezeichnung: Eckumlenkung SCHÜCO M&A ohne SchließrolleArtikelnummer: 25 15 14Größe: 117x110mmGewicht: 22kgBaujahre: 1989 - 1994Farbe: SchwarzMaterial: KunststoffArtikelnummern: 251514 zzgl. 251515Sonstiges: Kappe für Eckumlenkung muss beim Austausch ersetzt werdenReparatur: Sicherungskappe von der Eckumlenkung lösen, durch Ansetzen eines Schlitzschraubendrehers an einer in derKappe befindlichen Kerbe; Trennen der Eckumlenkung von der Riegelstange(ACHTUNG: Die Sicherungskappe wird hierbei zerstört und muss zwingend ebenfalls ausgetauscht werden).Freilegen der unteren Riegelstange durch Anheben der Eckumlenkung, sodass der Mitnehme frei ist.Lösen der obenliegenden Eckumlenkung, diese nun herausziehen; Austauschen der defekten Eckumlenkung;Einbau in umgekehrter Reihenfolge.Hinweis: Die neue Sicherungskappe nicht direkt mit einem Hammer einschlagen,sondern einen Schlagklotz zur Hilfe nehmen, um diesen nicht zu beschädigen.

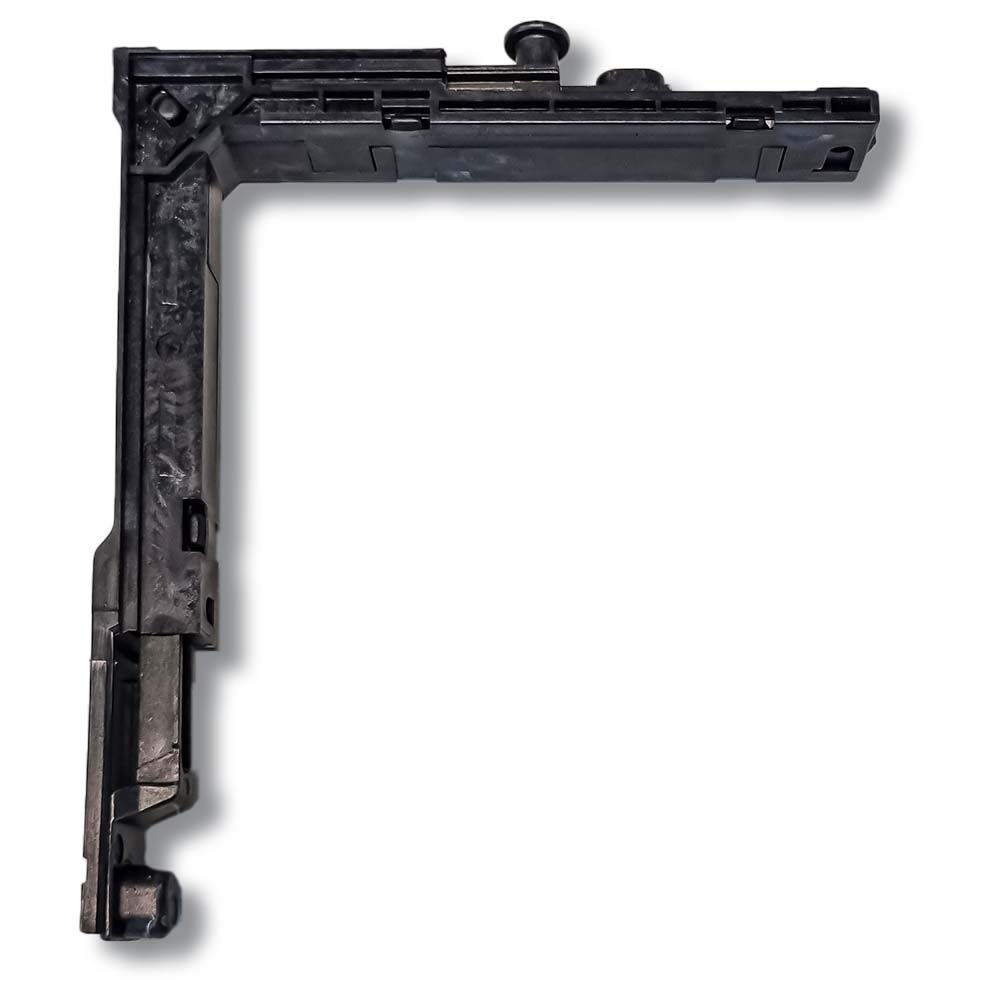

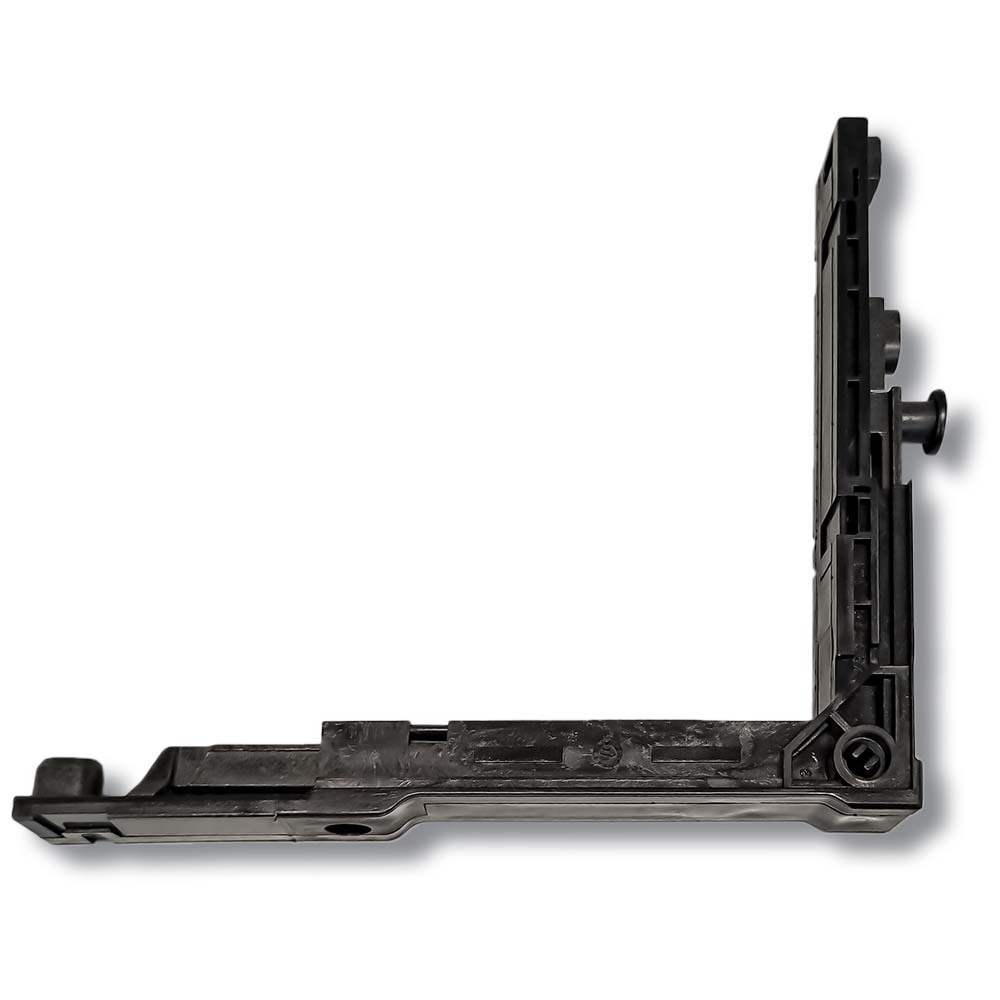

„Eckumlenkung von SCHÜCO aus dem System CT70“Material: Kunststoff Reparatur: Die Sicherungsschrauben lösen; in Richtung des Falzes austauschen; Riegelstange zusammen mit Eckumlenkung herausziehen; defekte Eckumlenkung austauschen.Falls die Riegelstange mit dem Kammergetriebe verbunden ist, vorher das Kammergetriebe ausbauen. Zu diesem Zweck zuerst den Griff lösen, durch Anheben und waagerecht Drehen der Abdeckkappe; dann Lösen der Sicherungsschraube. Einbau in umgekehrter Reihenfolge.(Dieser Artikel ist der Nachfolger zu Art. 25 33 79)

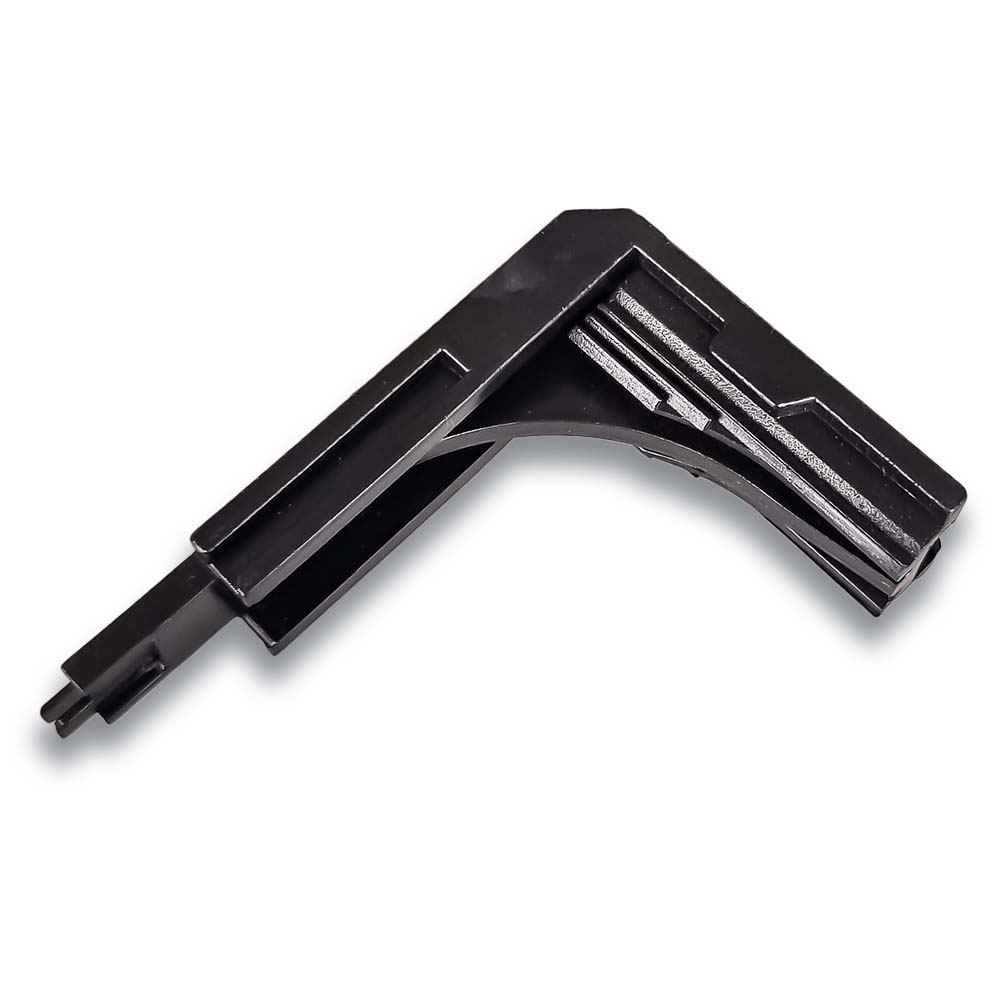

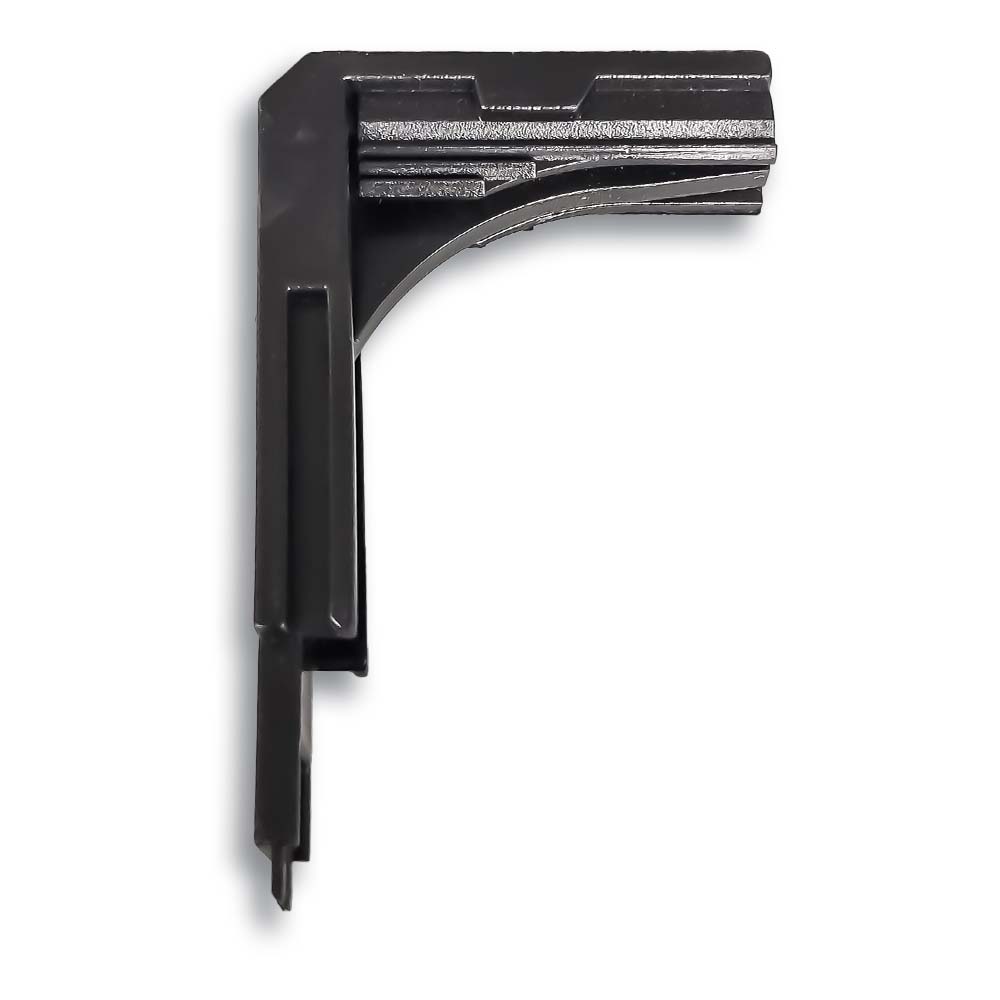

Kappe für Eckumlenkung SCHÜCO M&AOriginal Schüco BeschlagsteilTechnische Daten:Bezeichnung: Kappe für Eckumlenkung SCHÜCO M&AArtikelnummer: 25 15 15Größe: 62x41mmGewicht: 9kgBaujahre: 1989 - 1998Farbe: SchwarzMaterial: KunststoffSonstiges: für Eckumlenkung 251514 (ohne Schließrolle) und 251762 (mit Schließrolle)Reparatur: Sicherungskappe von der Eckumlenkung lösen, durch Ansetzen einesSchlitzschraubendrehers an einer in der Kappe befindlichen Kerbe.Die neue Sicherungskappe nicht direkt mit einem Hammer einschlagen,sondern einen Schlagklotz zur Hilfe nehmen, um diese nicht zubeschädigen.

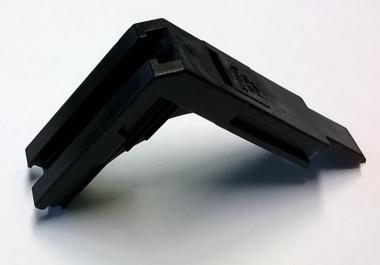

Eckumlenkung mit Schließrolle und die passende Kappe von SCHÜCO aus dem M&A System  Original Schüco Beschlagsteile    Bezeichnung: Eckumlenkung SCHÜCO M&A Artikelnummer: 25 17 62 Größe: 117x110mm Gewicht: 32kg Baujahre: 1989 - 1994 Farbe: Schwarz Material: Kunststoff Reparatur: Sicherungskappe von der Eckumlenkung lösen, durch Ansetzen eine                  Schlitzschraubendrehers an einer in der Kappe                   befindlichen Kerbe; Trennen der Eckumlenkung von der Riegelstange                   (ACHTUNG: Die Sicherungskappe wird hierbei zerstört und muss zwingend                   ebenfalls ausgetauscht werden).                   Freilegen der unteren Riegelstange durch Anheben der Eckumlenkung, sodass der      Mitnehmer frei ist.      Lösen der obenliegenden Eckumlenkung, diese nun herausziehen; Austauschen der      defekten Eckumlenkung; Einbau in umgekehrter Reihenfolge.      Hinweis: Die neue Sicherungskappe nicht direkt mit einem Hammer einschlagen,      sondern einen Schlagklotz zur Hilfe nehmen, um diesen nicht zu beschädigen.   Die dazu passende Kappe:   Bezeichnung: Kappe für Eckumlenkung SCHÜCO M&A Artikelnummer: 25 15 15 Größe: 62x41mm Gewicht: 9kg Baujahre: 1989 - 1998 Farbe: Schwarz Material: Kunststoff Reparatur: Sicherungskappe von der Eckumlenkung lösen, durch Ansetzen eines                  Schlitzschraubendrehers an einer in der Kappe befindlichen Kerbe.       Die neue Sicherungskappe nicht direkt mit einem Hammer einschlagen,       sondern einen Schlagklotz zur Hilfe nehmen, um diese nicht zu       beschädigen.
