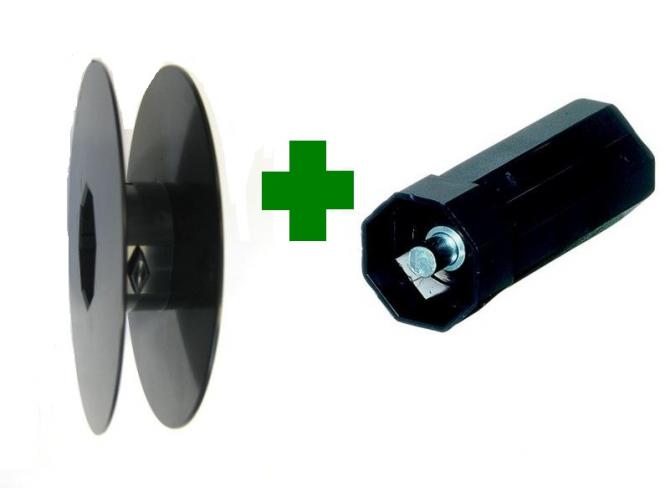

Selve Gurtscheibe, SW 40 mit Walzenkapsel lang für 23 mm Gurt für 23 mm Gurt mit inneliegendem Stahl-Achsstift ø 9,8 mm aus Kunststoff für Stahlwelle SW 40 D = Ø 130 mm, d = Ø 47 mm

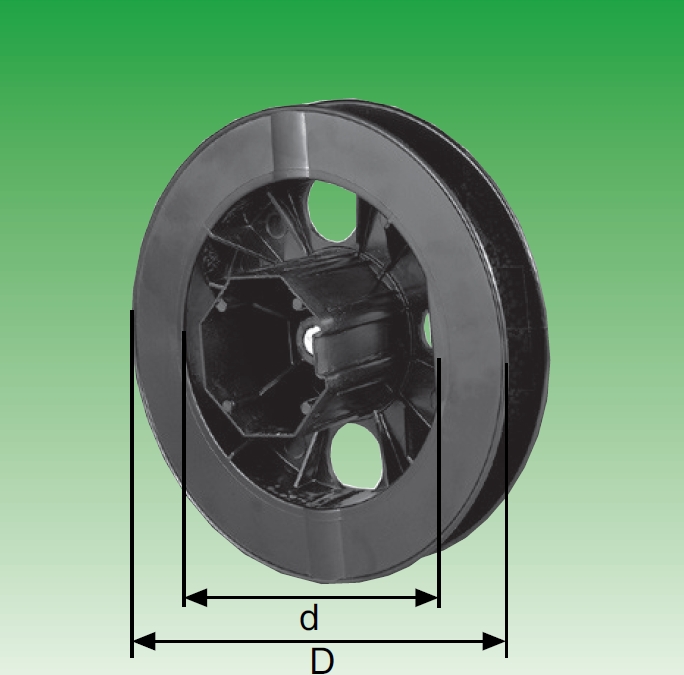

„Gurtscheibe mit Walzenkapsel SW 60“Gurtscheibe mit Walzenkapsel SW 60 aus Kunststoff, mit Ø 12 mm Stahl-Achsstift für Stahlwelle SW 60Technische Daten:D = Ø nach Auswahld = Ø nach AuswahlLieferumfang:1 x Gurtscheibe mit Walzenkapsel SW 60 und Ø 12 mm Stahl-Achsstift

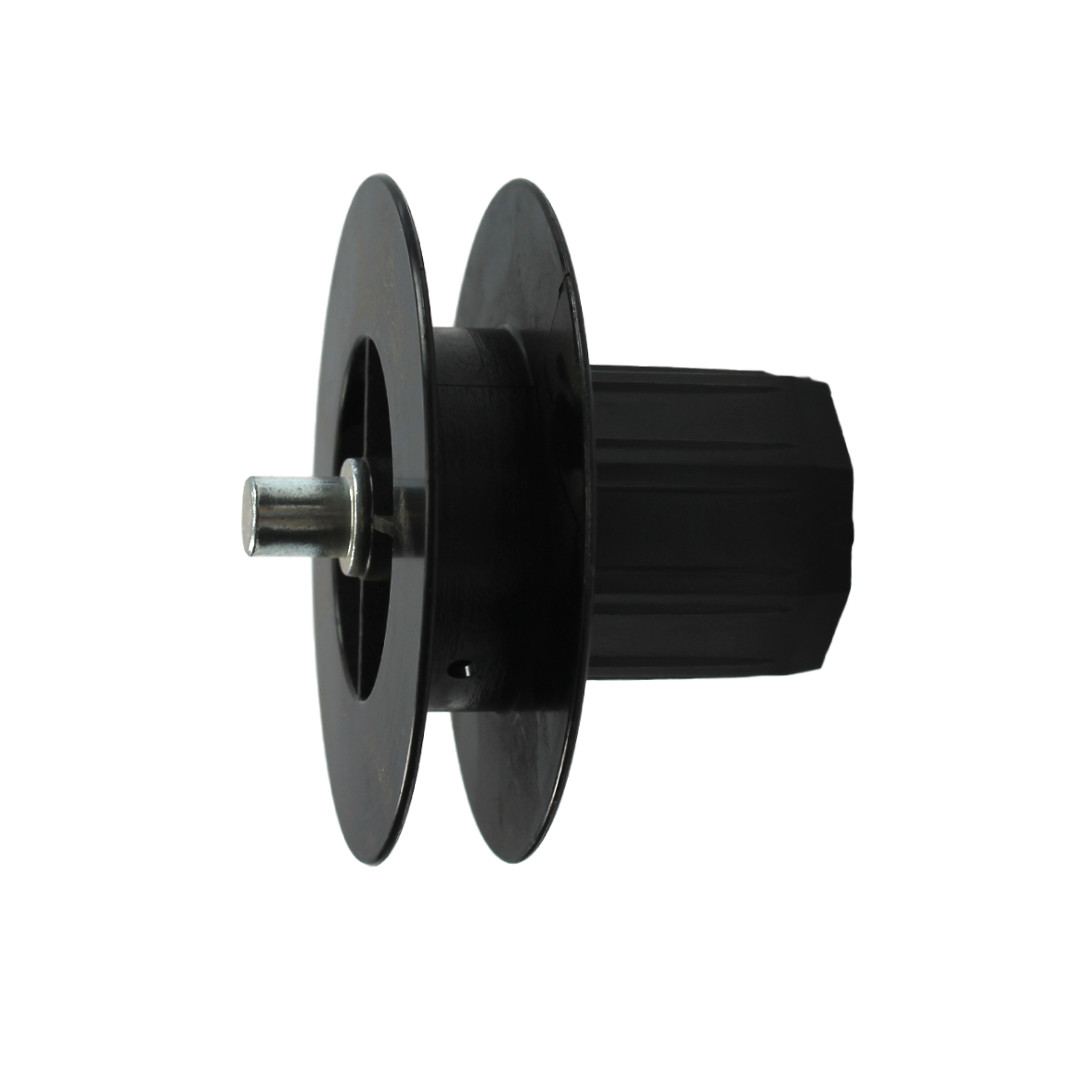

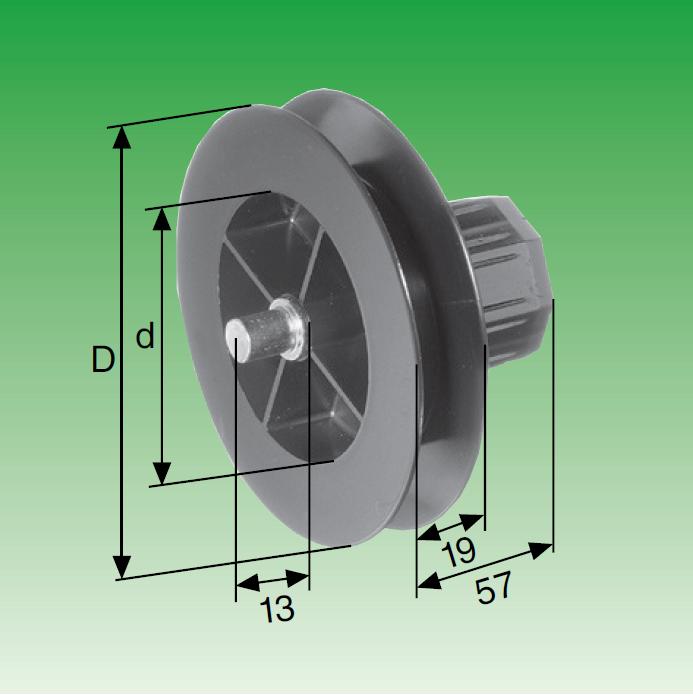

Mini-Gurtscheibe SW 40 mit Walzenkapsel,kurz   außenliegender Stahl-Achsstift ø 10mm aus Kunststoff für Stahlwelle SW 40

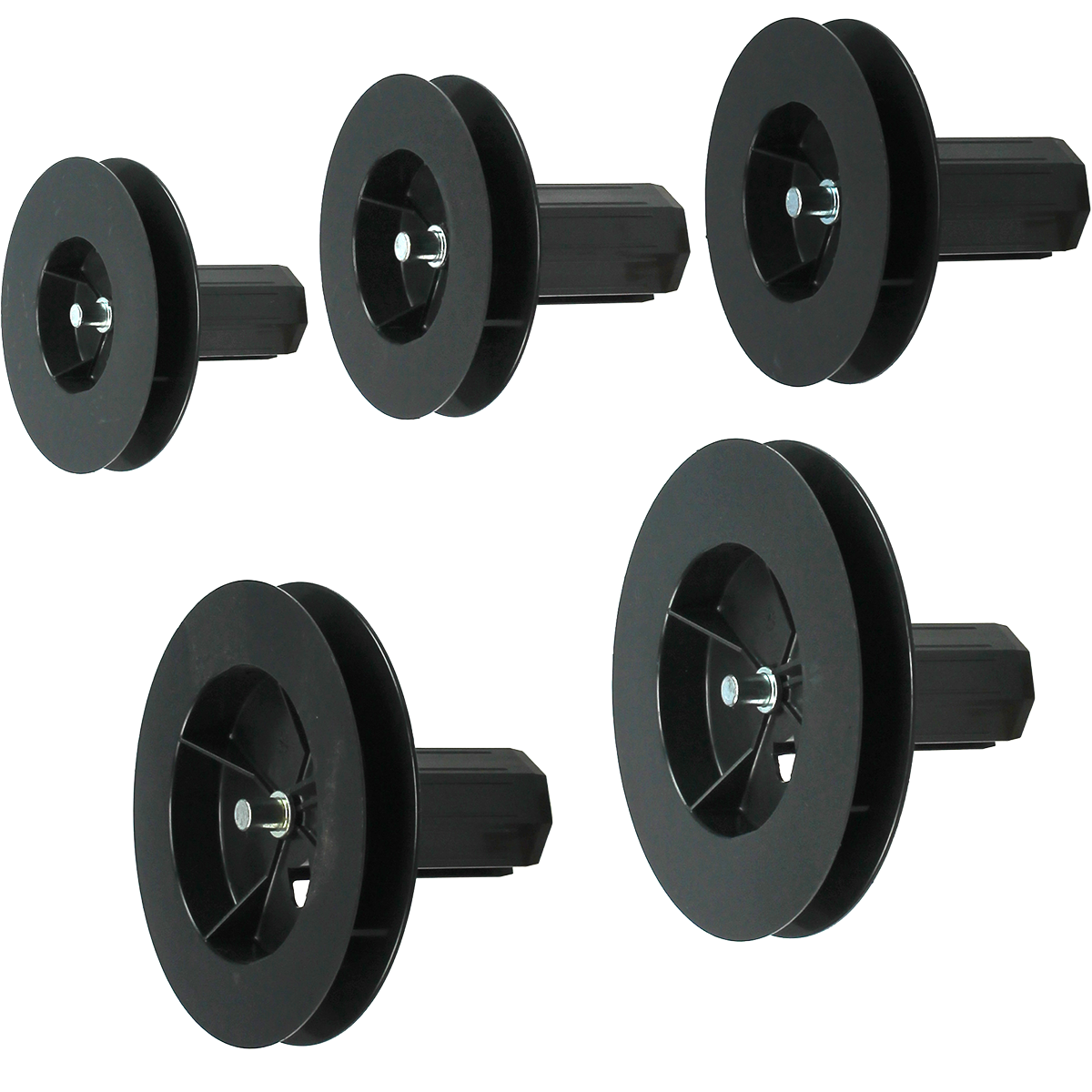

Die Selve Mini-Gurtscheiben in kurzer Ausführung eignen sich für alle 40 mm Stahlwellen. Durch den intigrierten Stahl-Achsstift und den Hart-PVC-Kunststoff ist die Gurtscheibe ein langlebiges und robustes Produkt. Wir bieten die Gurtscheiben mit einem Durchmesser von 110 mm bis 154 mm an. Technische Daten Hersteller: SelveProdukttyp: GurtscheibeMaterial: robustes PVC-KunststoffWellentyp: 8-Kant WelleSchlüsselweite: 40 mm (SW40)Abmessungen (LxB): 85/100/114/138 mm x 85/100/114/138 mm x 19 mmAchsstift Durchmesser/Länge: Ø 10 x 12,5 mmWellentyp: 8-Kant Welle Varianten 131062: D = Ø 110 mm, d = Ø 64 mm 131063: D = Ø 114 mm, d = Ø 64 mm 131064: D = Ø 120 mm, d = Ø 64 mm 131065: D = Ø 125 mm, d = Ø 64 mm 131066: D = Ø 135 mm, d = Ø 90 mm 131067: D = Ø 138 mm, d = Ø 90 mm 131068: D = Ø 150 mm, d = Ø 90 mm 131069: D = Ø 154 mm, d = Ø 100 mm

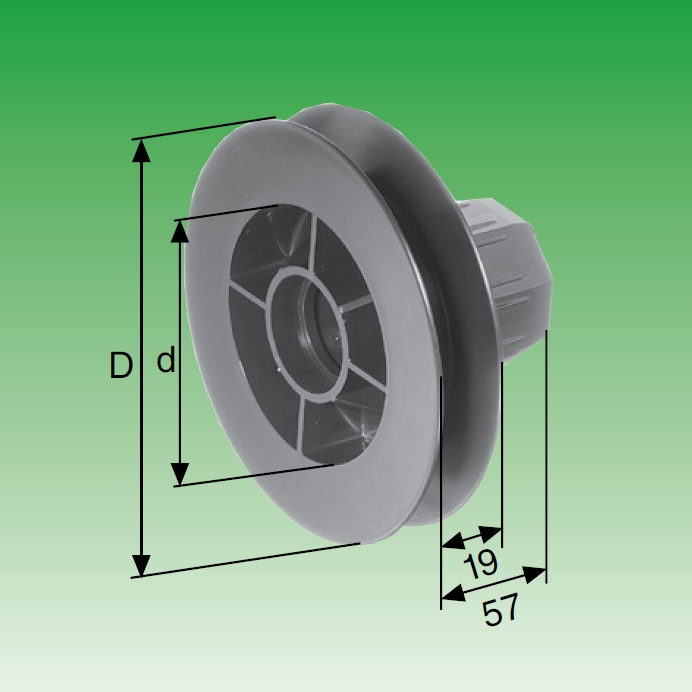

"Mini-Gurtscheibe, lang, SW 40, mit Walzenkapsel - lang"Mini-Gurtscheibe aus Kunststoff für 8-Kant Wickelwelle 40 mm (SW 40) und 14/15 mm Gurtband, verschiebbar. Mit Befestigungsstift zum einhaken des Gurtbandes. Die Gurtscheibe kann auf eine Walzenkapsel oder Wickelwelle aufgesteckt werden und muss mit Schrauben oder Nieten gegen das Verschieben gesichert werden.Tipp: Je größer der Wickelkern, desto weniger Zugkraft müssen sie aufbringen.Ausführung 85 mm: Außendurchmesser (D) 85 mm, Wickelkern (d) 47 mm, Gurtaufnahme ca. 4 mAusführung 100 mm: Außendurchmesser (D) 100 mm, Wickelkern (d) 64 mm, Gurtaufnahme ca. 4 mAusführung 114 mm: Außendurchmesser (D) 114 mm, Wickelkern (d) 75 mm, Gurtaufnahme ca. 5 mAusführung 124 mm: Außendurchmesser (D) 124 mm, Wickelkern (d) 75 mm, Gurtaufnahme ca. 5 mAusführung 138 mm: Außendurchmesser (D) 138 mm, Wickelkern (d) 100 mm, Gurtaufnahme ca. 6 m

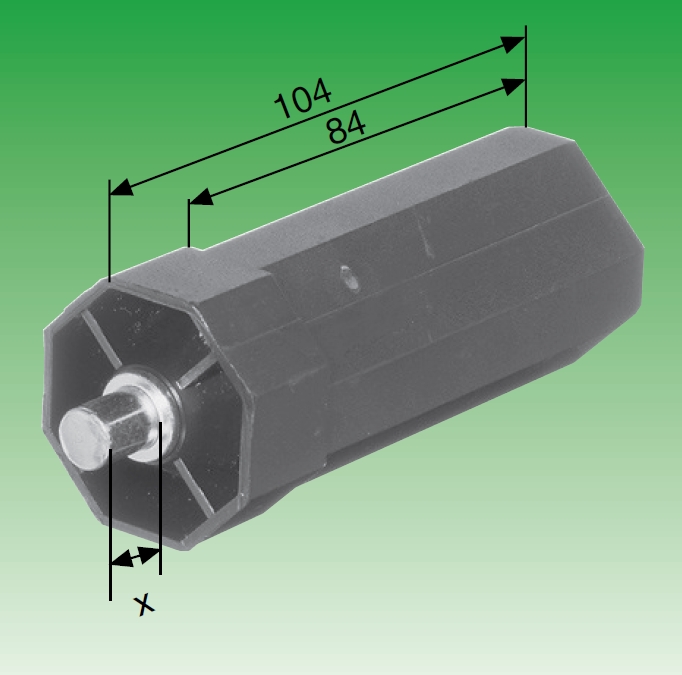

„Mini-Walzenkapsel, mit innenliegendem Achsstift ø 10 mm, für Stahlwelle SW 40“Robuste Mini-Walzenkapsel aus Kunststoff in der Ausführung lang . Sie ist für Stahlwellen mit einer Schlüsselweite 40 (SW 40). Ihre Gesamtlänge beträgt 104 mm, wobei die Einschublänge in die Stahlwelle 84 mm weit reicht. Der Stahl-Achsstift hat einen Ø von 10 mm und ist innenliegend. Technische Daten:Länge: 104 mmEinschublänge in die Stahlwelle: 84 mmStahl-Achsstift: Ø 10 mm, innenliegendLieferumfang:1 x Mini-Walzenkapsel, Ausführung lang, Länge 104 mm, Einschublänge 84 mm, Stahl-Achsstift Ø 10 mm innenliegend

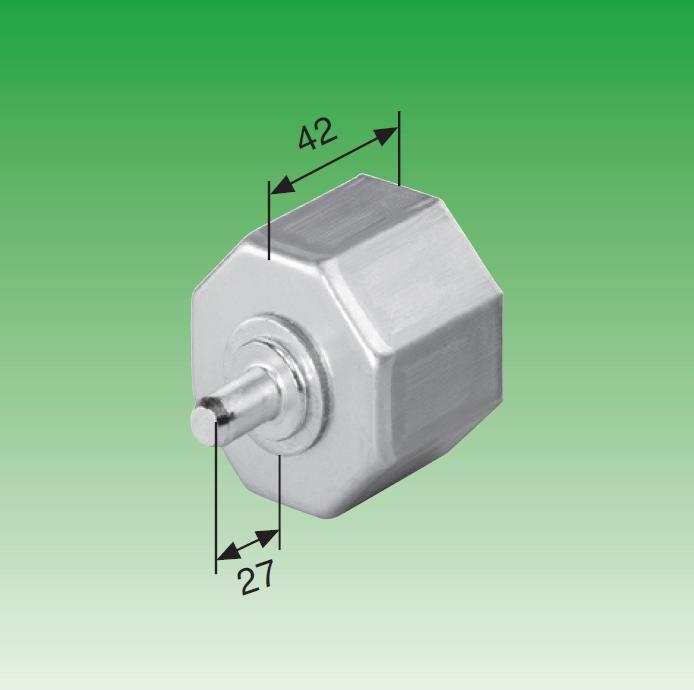

„Walzenkapsel aus Metall, kurz, mit Stahl-Achsstift ø 12 mm für Stahlwelle SW 60“ Aus Metall hergestellte Walzenkapsel in der Ausführung kurz. Sie ist zum Überstülpen auf die Stahlwelle SW 60 gebaut. Die Walzenkapsel ist 42 mm lang. Der Stahl-Achsstift hat einen Ø von 12 mm und ist 27 mm lang.Technische Daten:Länge: 42 mmAchsstift: Stahl, Ø 12 mm, Lang: 27 mm  Ausführung: kurz, zum Überstülpen Lieferumfang:1 Stück Walzenkapsel, Länge: 42 mm, Stahl-Achsstift Ø 12 mm, Lang: 27 mm, Ausführung: kurz, zum Überstülpen

Hier zu sehen ist eine Walzenkapsel vom deutschen Hersteller Selve in der Ausführung -lang-, für Stahlwelle SW 50. Sie ist 125 mm lang und weist eine Einschublänge von 104 mm auf. Diese Walzenkapsel hat eine Kugellageraufnahme, Ø 28 mm welche für Mini-Gurt- und Begrenzungsscheiben konzipiert wurde. Hergestellt aus bruchresistentem Kunststoff. Technische Daten: Länge: 125 mm Einschublänge der Stahlwelle: 104 mm Durchmesser der Kugellageraufnahme: Ø 28 mm Modellversion: lang

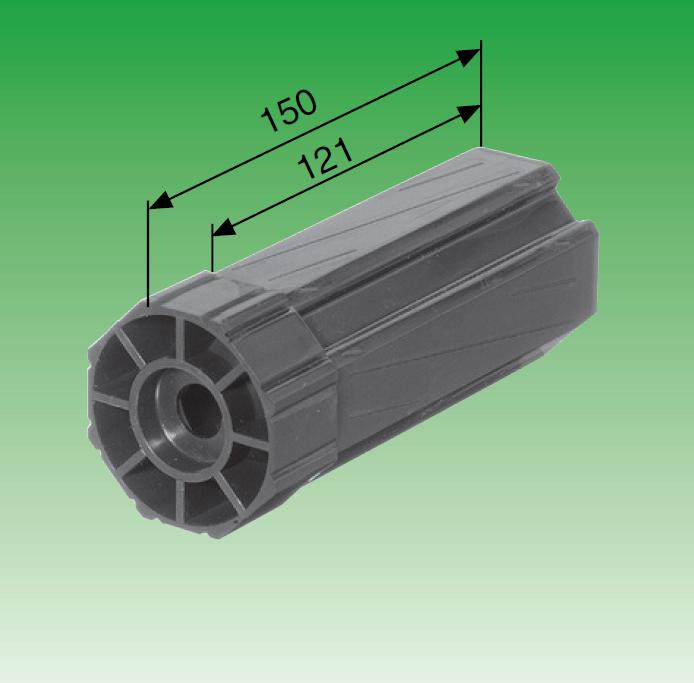

„Walzenkapsel für Stahlwelle SW 60, Kugellageraufnahme ø 28 mm“Walzenkapsel aus Kunststoff mit Aufnahme für Gleit- oder Kugellager mit 28 mm Durchmesser für 8-Kant Stahlwelle 60 mm (SW 60). Länge 150 mm, verschiebbar.Technische Daten:Länge: 150 mm verschiebbar. Breite des Kranzen: 29 mm.Wenn die Walzenkapsel nicht komplett in die Welle eingesteckt wird muss diese mit einer Schraube oder Niete fixierte werden!Für Rolladen bis zu einem Gewicht von ca. 25 Kg empfohlen.

„Walzenkapsel kurz mit Stahl-Achsstift ø 12 mm für Stahlwelle SW 60“Aus PVC produzierte Walzenkapsel in der Ausführung kurz. Sie ist für Stahlwellen SW 60. Hat eine Gesamtlänge von 72 mm, wobei die Einschublänge in die Stahlwelle 43 mm misst. Des Weiteren verfügt sie über einen Stahl-Achsstift in einem Ø von 12 mm.Technische Daten:Länge: 72 mmEinschublänge in die Stahlwelle: 43 mmAusführung: kurzAchsstift: Stahl, Ø 12 mmLieferumfang:1 Selve Walzenkapsel -kurz-; Länge 72 mm; Stahl-Achsstift Ø 12 mm für Stahlwelle SW 60

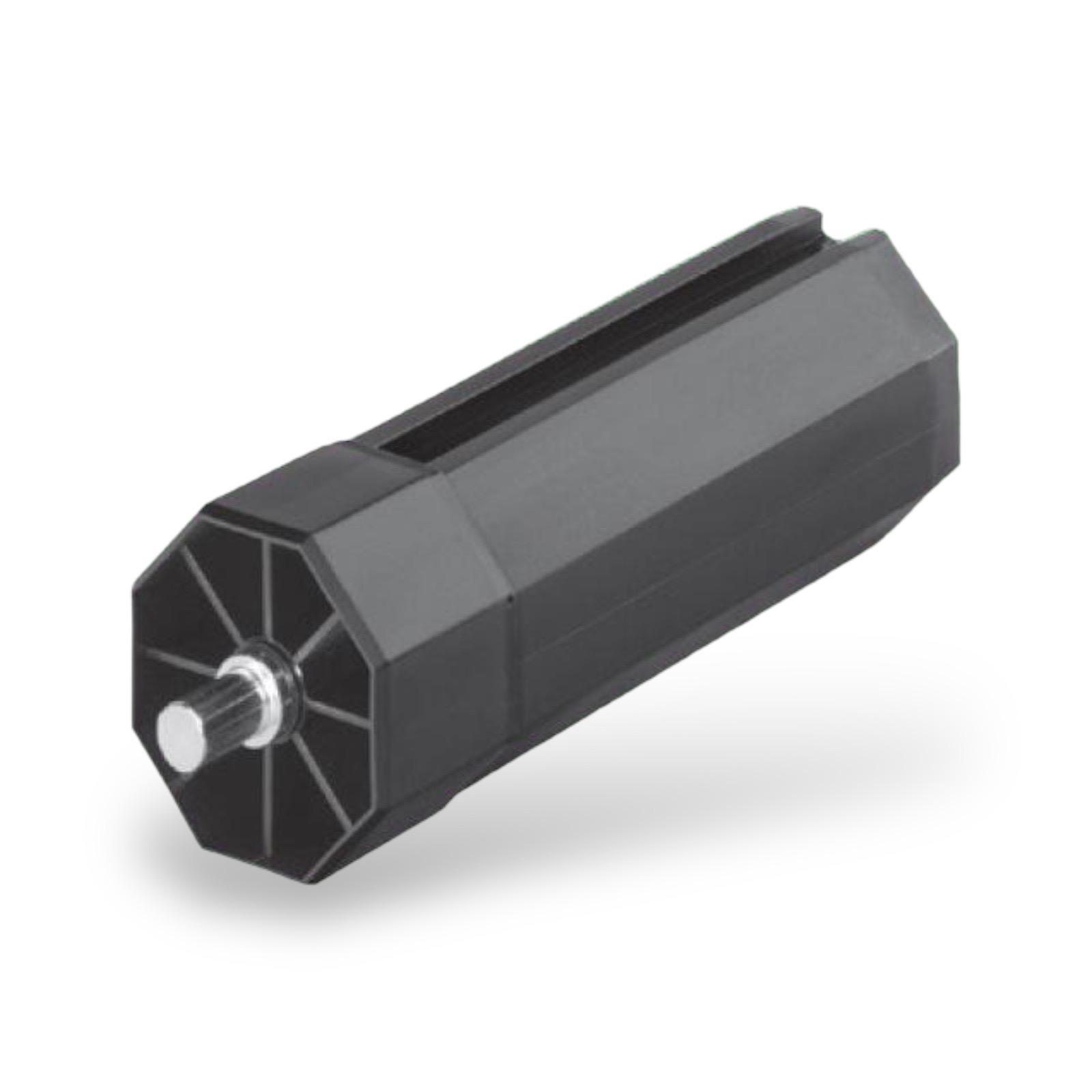

„Walzenkapsel lang für Stahlwelle SW 50, lang, mit außenliegendem Stahl-Achsstift“Walzenkapseln sind die Verbindung zwischen Achtkantstahlwelle und Kugellager. Gefertigt werden die Walzenkapseln vom deutschen Hersteller Selve aus robustem Kunststoff. Sie haben eine Länge von 137 mm sowie eine Einschublänge in die Stahlwelle von 108 mm. Der Stahl-Achsstift befindet sich außenliegend mit einem Ø von 10 mm.Technische Daten:Länge: 137 mmEinschublänge in die Stahlwelle: 108 mmStahl-Achsstift: Ø 10 mm , außenliegend Ausführung: langLieferumfang:1 Stück Selve Walzenkapsel für SW 50, Ausführung lang, Länge 137 mm, außenliegendem Stahl-Achsstift Ø 10 mm

Selve Walzenkapsel lang für Stahlwelle SW 50 mit außenliegendem Stahl-Achsstift, für Mini-Gurt- und BegrenzungsscheibenEinbau:Die Walzenkapsel von SELVE wird in die Achtkant-Welle SW 50 geschoben. Der außenliegende Achsstift mit Durchmesser 10 mm wird in das schon montierte Gleit- oder Kugellager gesteckt. Bei der Befestigung der Achtkant-Welle im Rollladenkasten dient die Walzenkapsel außerdem dazu, kleine Längendifferenzen auszugleichen.Achtung:Mindestens die Hälfte des verschiebbaren Bereichs muss in der Welle stecken, sonst wird die Befestigung instabil.Abschließend wird die Walzenkapsel in der Achtkant-Welle verschraubt.Hinweis:Die Walzenkapsel hat eine Aufnahme für Mini-Gurt- und Begrenzungsscheiben (SW 40). Pro Rollladenanlage werden zwei Walzenkapseln benötigt (eine für jede Seite), bei Einsatz eines Motors wird nur eine Walzenkapsel für die Gegenseite benötigt.

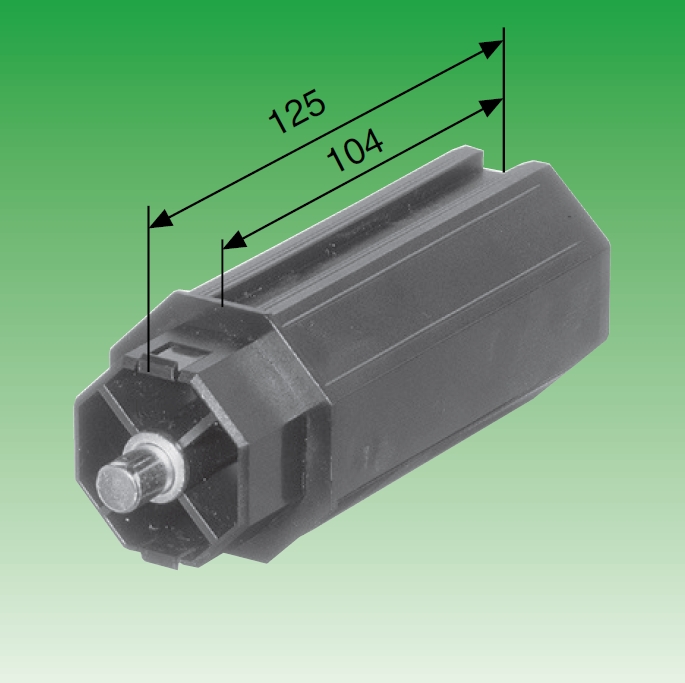

„Walzenkapsel lang, für Stahlwelle SW 50, für Mini-Gurt- und Begrenzungsscheiben“Walzenkapsel aus Kunststoff mit außenliegendem Stahl-Achsstift Ø 10 mm für 8-Kant Stahlwelle 50 mm, SW 50. Verjüngt auf 40 mm 8-Kant SW 40, zur Aufnahme von Mini-Gurt- und Begrenzungsscheiben geeignet.Länge: 125 mm + 12 mm Achsstift, verschiebbar.Wenn die Walzenkapsel nicht komplett in die Welle eingesteckt wird muss diese mit einer Schraube oder Niete fixierte werden. Technische Daten:Länge: 125 mm + 12 mm Achsstift, verschiebbarDurchmesser Achsstift: Ø 10 mm

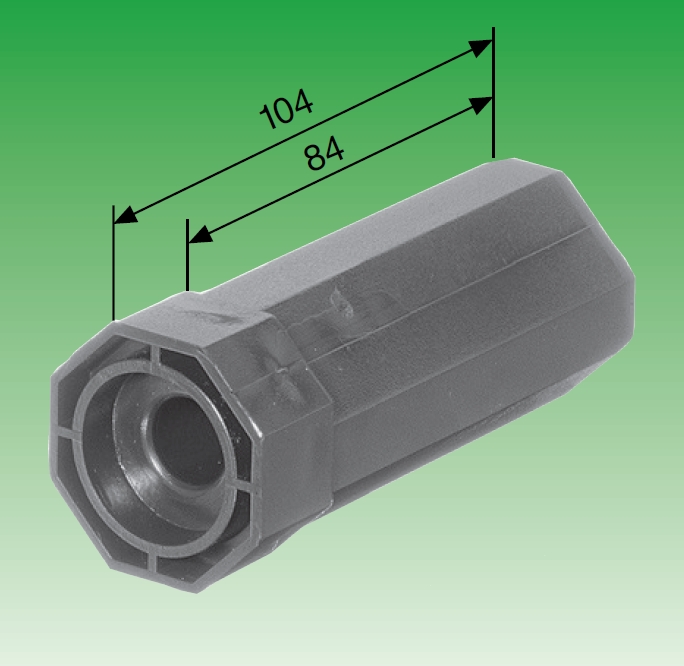

„Walzenkapsel Mini, lang, für Gleit- oder Kugellager ø 28 mm, für Stahlwelle SW 40“Hochwertige Walzenkapsel aus robusten Kunststoff hergestellt. Für Stahlwelle SW 40. Hier in der Ausführung -lang-, d. h. sie misst eine Länge von 104 mm und hat eine Einschublänge von 84 mm. Diese Walzenkapsel ist für Gleit- oder Kugellager im Ø von 28 mm. Die Walzenkapsel ist auch in der Ausführung -lang, mit Anschlag- erhältlich.Technische Daten:Länge: 104 mmEinschublänge in die Stahlwelle: 84 mmGleit- oder Kugellager: Ø 28 mmLieferumfang:1 Stück Walzenkapsel aus Kunststoff für Stahlwelle SW 40

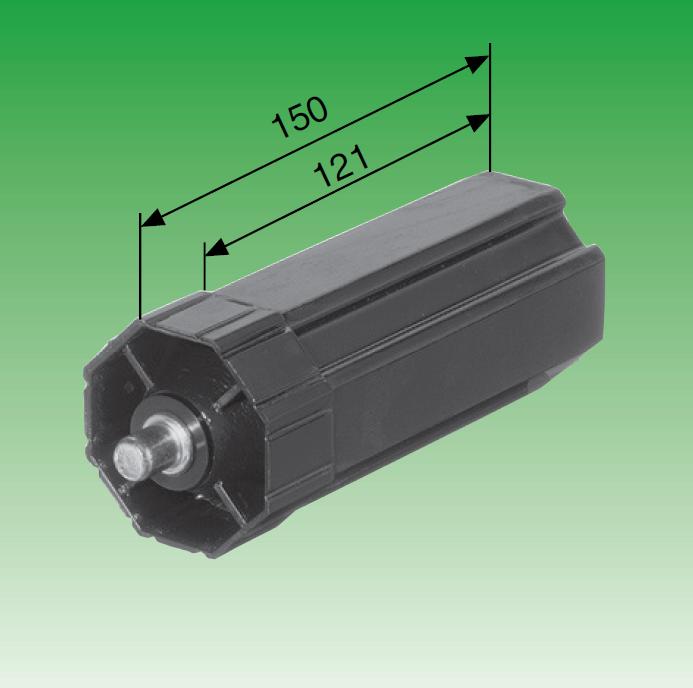

Selve Walzenkapsel für Stahlwelle SW 60 mit Stahl-Achsstift ø 12 mm    Einbau: Die Walzenkapsel von SELVE wird in die Achtkant-Welle SW 60 geschoben. Der außenliegende Achsstift mit Durchmesser 12 mm wird in das schon montierte Gleit- oder Kugellager gesteckt. Bei der Befestigung der Achtkant-Welle im Rollladenkasten dient die Walzenkapsel außerdem dazu, kleine Längendifferenzen auszugleichen. Achtung!!! Mindestens die Hälfte des verschiebbaren Bereichs muss noch in der Welle stecken, sonst wird die Befestigung instabil. Abschließend wird die Walzenkapsel in der Achtkant-Welle verschraubt. Hinweis: Pro Rollladenanlage werden zwei Walzenkapseln benötigt (eine für jede Seite), bei Einsatz eines Motors wird nur eine Walzenkapsel für die Gegenseite benötigt. Länge:  150 mm

Das rundum sorglos Vorteilspaket: unser Kombipaket mit den gängigsten Rollladenmontagekomponenten schlecht hin - Selve Walzenkapsel passend zur Stahlwelle SW60, Kugelllager passend für den Stift der Walzenkapsel und Fertigkastenlager mit passgenauer Aufhängung für das Kugelllager. Alle Komponenten sind perfekt auf einander abgestimmt und garantiert kompatibel zu einander. So müssen Sie die Komponenten nicht erst aufwendig zusammen suchen und auf die Verträglichkeit mit dem System hoffen.   Montageanleitung: Als erstes Verschrauben Sie das Gegenlager im Rollladenkasten an der gegenüberliegenden Seite des Motors/Gurtwicklers. Anschließend führen sie von oben das Kugellager in das Fertigkastenlager wie auf dem Bild gezeigt ein. Als letzten Schritt führen sie den "Stift" der Walzenkapsel in das Kugellager ein und setzen die Walzenkapsel in die Achtkantstahlwelle SW60 ein.Die Walzenkapsel wird zur stabilität in die Stahlwelle verschraubt. Bei nutzung eines Gurtwicklers benötigen sie jeweils zwei Sets (eins für jede Seite), bei Nutzung eines Motors wird nur ein Vorteilspaket für die gegenüberliegende Seite des Motorlagers benötigt. Abgestimmte Position aller Komponenten, ganz ohne Spielraum für störende Geräusche Alle Komponenten sind perfekt auf einander abgestimmt und erprobt Ersparnis gegenüber der Einzelanschaffung der Komponenten ist enorm!
